Laserové plotry - co to je, jak fungují a k čemu jsou?
Datum dodání: 08-09-2022
Pár slov o laserových plotrech
Stále více lidí a firem se rozhoduje pro svou činnost využívat laserové plotry, díky nim se řezání a gravírování do mnoha materiálů: kůže, guma, sklo (atd.) stává velmi jednoduchým a přitom relativně levným. Přiložený software zajišťuje intuitivní ovládání a možnost snadného nastavení nejdůležitějších provozních parametrů.

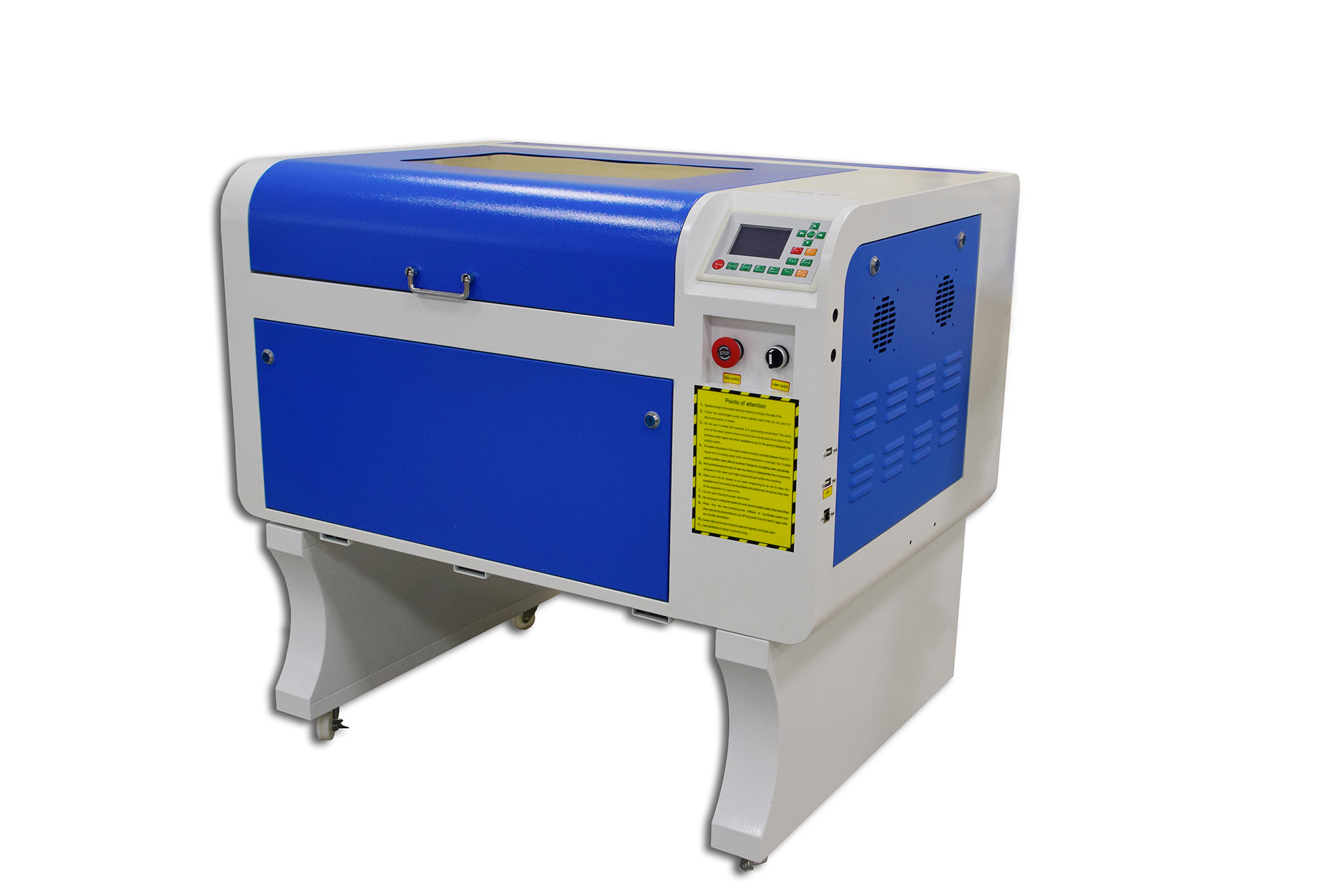

Co je laserový plotr?
Laserový plotr je stroj pro gravírování a laserové řezání různých materiálů (překližka, plasty, sklo, kámen, kov atd.), který generuje laserový paprsek se specifickou vlnovou délkou v závislosti na světelném zdroji v něm instalovaném.
Konstrukce takového stroje obvykle není příliš složitá. Každý plotr CO2 je vybaven vodítky, které vymezují pracovní plochu a tím i osy XY. Pod nimi je umístěn pracovní stůl, obvykle v podobě tzv "voštinové", existují i "nožové" nebo s kulatými otvory.
Na jednom z vodítek je hlava s čočkou zaostřující laser. Laserový paprsek se odráží od zrcadel umístěných na dráze mezi trubicí a hlavou, aby vypálil tvar do materiálu přes čočku v zaostřené formě.
Dále máme motor pro pohyb vodítka pohybem pásu a krokové motory u mírně dražších modelů pro spouštění / zvedání stolu, dále elektronické součástky, tedy ovladač, napájecí zdroj, ale i kabely k rozhraní (ovládací panel, tlačítka, USB vstupy).
Low-end plotry jsou obvykle vybaveny jednoduchým, jednoduchým ovládáním s pár tlačítky.
Na druhou stranu ty dražší, které se používají pro složitější úlohy, mají většinou DSP kontrolér s barevným displejem a de facto možností práce bez použití počítače, protože lze nastavit všechny potřebné provozní parametry. v něm.
Stačí stisknout 1 tlačítko a laser se objeví
Rozlišujeme dva nejdůležitější zdroje, které lze na trhu plotrů běžně najít:
Takové plotry se nazývají CO2 laserové plotry, protože díky CO2 (oxidu uhličitému) vzniká zmíněný laserový paprsek.
Jejich obsluha je snadná, vysoký poměr kvalita / cena, díky čemuž jsou cenově nejdostupnější, a také vysoká přesnost. Laserové stroje s takovými trubicemi už koupíme za pár tisíc zlotých a budou sloužit roky, stačí je udržovat v čistotě a vyměnit opotřebované optické prvky a samotnou trubici.
Používají se v nábytkářském průmyslu, výrobě, kameni a mnoha a mnoha dalších, protože jsou natolik univerzální, že s nimi můžete řezat a gravírovat téměř cokoliv.
Plotry s trubicemi CO2 budou dobře fungovat pro mnoho materiálů, jako jsou:
Na rozdíl od plotrů s trubicemi, u kterých je paprsek transportován ven a veden optickou soustavou, zde máme zdroj, tedy vzájemně spojené diody tvořící laserový paprsek, který je do hlavice přenášen ohebným optickým vláknem. . Pak se zaostří v objektivu.
FIBER lasery mají mnoho výhod, včetně vysoké spolehlivosti a kvality práce. Jsou velmi účinné, spolehlivé a stabilní ve srovnání s jinými typy laserů. Tyto lasery poskytují vysokou kvalitu paprsku a jsou často kompaktní, mobilní a snadno se používají. Jejich cena je bohužel velmi vysoká díky použití složité technologie a drahých materiálů. Pomocí jádra z optických vláken může vlákny dokonce procházet laserové světlo určité vlnové délky.
Vláknové lasery se často používají pro řezání a značení kovových dílů. Jsou široce používány v průmyslových odvětvích, jako je automobilový průmysl, lékařství, elektronika a výroba.
Jaký laserový plotr vybrat, aby fungoval efektivně?
Jaký typ plotru zvolíme, závisí především na materiálu, ve kterém chceme pracovat, a velikosti a složitosti prvků.
Musíme si uvědomit, že plotr s vyšším výkonem vyřízne a vyryje stejný prvek přesněji a rychleji než plotr s nižším výkonem. Bude dražší, ale má i lepší příslušenství, které umožňuje delší provoz bez oprav. Ty silnější mají zpravidla také mnohem větší pracovní plochu, pokud uvažujeme o práci s velkými předměty, pro srovnání náš 40W plotr má maximální pracovní plochu 40x40cm a 100W je již 100x60cm.
Proto vám před nákupem doporučujeme seznámit se s naší nabídkou:
Přejít na hlavní stranu Wróć do kategorii Články
Pár slov o laserových plotrech
Stále více lidí a firem se rozhoduje pro svou činnost využívat laserové plotry, díky nim se řezání a gravírování do mnoha materiálů: kůže, guma, sklo (atd.) stává velmi jednoduchým a přitom relativně levným. Přiložený software zajišťuje intuitivní ovládání a možnost snadného nastavení nejdůležitějších provozních parametrů.
Co je laserový plotr?
Laserový plotr je stroj pro gravírování a laserové řezání různých materiálů (překližka, plasty, sklo, kámen, kov atd.), který generuje laserový paprsek se specifickou vlnovou délkou v závislosti na světelném zdroji v něm instalovaném.
Konstrukce takového stroje obvykle není příliš složitá. Každý plotr CO2 je vybaven vodítky, které vymezují pracovní plochu a tím i osy XY. Pod nimi je umístěn pracovní stůl, obvykle v podobě tzv "voštinové", existují i "nožové" nebo s kulatými otvory.
Na jednom z vodítek je hlava s čočkou zaostřující laser. Laserový paprsek se odráží od zrcadel umístěných na dráze mezi trubicí a hlavou, aby vypálil tvar do materiálu přes čočku v zaostřené formě.
Dále máme motor pro pohyb vodítka pohybem pásu a krokové motory u mírně dražších modelů pro spouštění / zvedání stolu, dále elektronické součástky, tedy ovladač, napájecí zdroj, ale i kabely k rozhraní (ovládací panel, tlačítka, USB vstupy).
Low-end plotry jsou obvykle vybaveny jednoduchým, jednoduchým ovládáním s pár tlačítky.
Na druhou stranu ty dražší, které se používají pro složitější úlohy, mají většinou DSP kontrolér s barevným displejem a de facto možností práce bez použití počítače, protože lze nastavit všechny potřebné provozní parametry. v něm.
Stačí stisknout 1 tlačítko a laser se objeví
Rozlišujeme dva nejdůležitější zdroje, které lze na trhu plotrů běžně najít:
- Skleněná trubice s plynem CO2 - napájením velmi vysokým napětím několika desítek kV se v ní indukuje plyn (dusík) ze zdroje. Tento plyn nemůže vyzařovat energii ve formě fotonů (světlo, proto předává svou energii molekulám oxidu uhličitého, které energii vibrujících elektronů přeměňují na emisi fotonů. Vznikne tak laserový paprsek, který prochází trubicí, která následně odráží od zrcadel nainstalovaných v plotru, až se zaostří na konec v čočce, což má za následek vypalování tvarů v daném materiálu.
Takové plotry se nazývají CO2 laserové plotry, protože díky CO2 (oxidu uhličitému) vzniká zmíněný laserový paprsek.
Jejich obsluha je snadná, vysoký poměr kvalita / cena, díky čemuž jsou cenově nejdostupnější, a také vysoká přesnost. Laserové stroje s takovými trubicemi už koupíme za pár tisíc zlotých a budou sloužit roky, stačí je udržovat v čistotě a vyměnit opotřebované optické prvky a samotnou trubici.
Používají se v nábytkářském průmyslu, výrobě, kameni a mnoha a mnoha dalších, protože jsou natolik univerzální, že s nimi můžete řezat a gravírovat téměř cokoliv.
Plotry s trubicemi CO2 budou dobře fungovat pro mnoho materiálů, jako jsou:
- pryž, plasty, plexisklo, akryl, textil, oděvy, koženkové materiály, kůže, keramika, pryž na výrobu razítek, dřevo, všechny nekovové materiály, pokovené kovy.
- Zdroj optických vláken FIBER - zde se jedná o laser, ve kterém je aktivním prostředím optické vlákno s prvky jako: erbium, ytterbium, neodym, dysprosium, praseodym a thulium
Na rozdíl od plotrů s trubicemi, u kterých je paprsek transportován ven a veden optickou soustavou, zde máme zdroj, tedy vzájemně spojené diody tvořící laserový paprsek, který je do hlavice přenášen ohebným optickým vláknem. . Pak se zaostří v objektivu.
FIBER lasery mají mnoho výhod, včetně vysoké spolehlivosti a kvality práce. Jsou velmi účinné, spolehlivé a stabilní ve srovnání s jinými typy laserů. Tyto lasery poskytují vysokou kvalitu paprsku a jsou často kompaktní, mobilní a snadno se používají. Jejich cena je bohužel velmi vysoká díky použití složité technologie a drahých materiálů. Pomocí jádra z optických vláken může vlákny dokonce procházet laserové světlo určité vlnové délky.
Vláknové lasery se často používají pro řezání a značení kovových dílů. Jsou široce používány v průmyslových odvětvích, jako je automobilový průmysl, lékařství, elektronika a výroba.
Jaký laserový plotr vybrat, aby fungoval efektivně?
Jaký typ plotru zvolíme, závisí především na materiálu, ve kterém chceme pracovat, a velikosti a složitosti prvků.
Musíme si uvědomit, že plotr s vyšším výkonem vyřízne a vyryje stejný prvek přesněji a rychleji než plotr s nižším výkonem. Bude dražší, ale má i lepší příslušenství, které umožňuje delší provoz bez oprav. Ty silnější mají zpravidla také mnohem větší pracovní plochu, pokud uvažujeme o práci s velkými předměty, pro srovnání náš 40W plotr má maximální pracovní plochu 40x40cm a 100W je již 100x60cm.
Proto vám před nákupem doporučujeme seznámit se s naší nabídkou:
