CNC Fréza a Gravírka 1515 1500x1500mm 2,2kW + Příslušenství



Průmyslová CNC fréza 1515 Ultra byla navržena tak, aby splnila požadavky na sériovou výrobu a přesné zpracování dílů. Toto není hračka, kterou můžete najít na trhu, vyrobená ze sporných materiálů a zastaralé technologie s mnoha výrobními vadami. U nás získáte stroj, který je 100% prověřen na odolnost, efektivitu a přesnost při práci.

Frézování dřeva, plastů a kovů pomocí CNC1515 Ultra probíhá velmi hladce s rychlostí až 5000 mm/min.

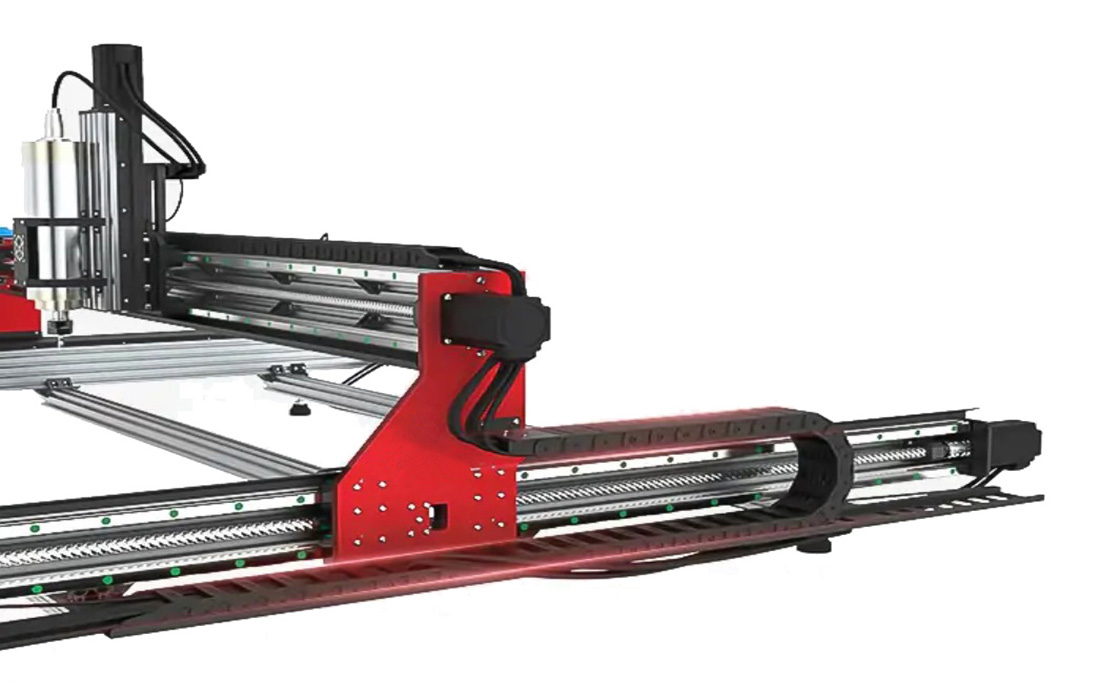

Stabilitu zajišťuje robustní kovový rám frézy, který váží více než 100 kg, když je sestaven.


CNC fréza 1515 v detailech:



---

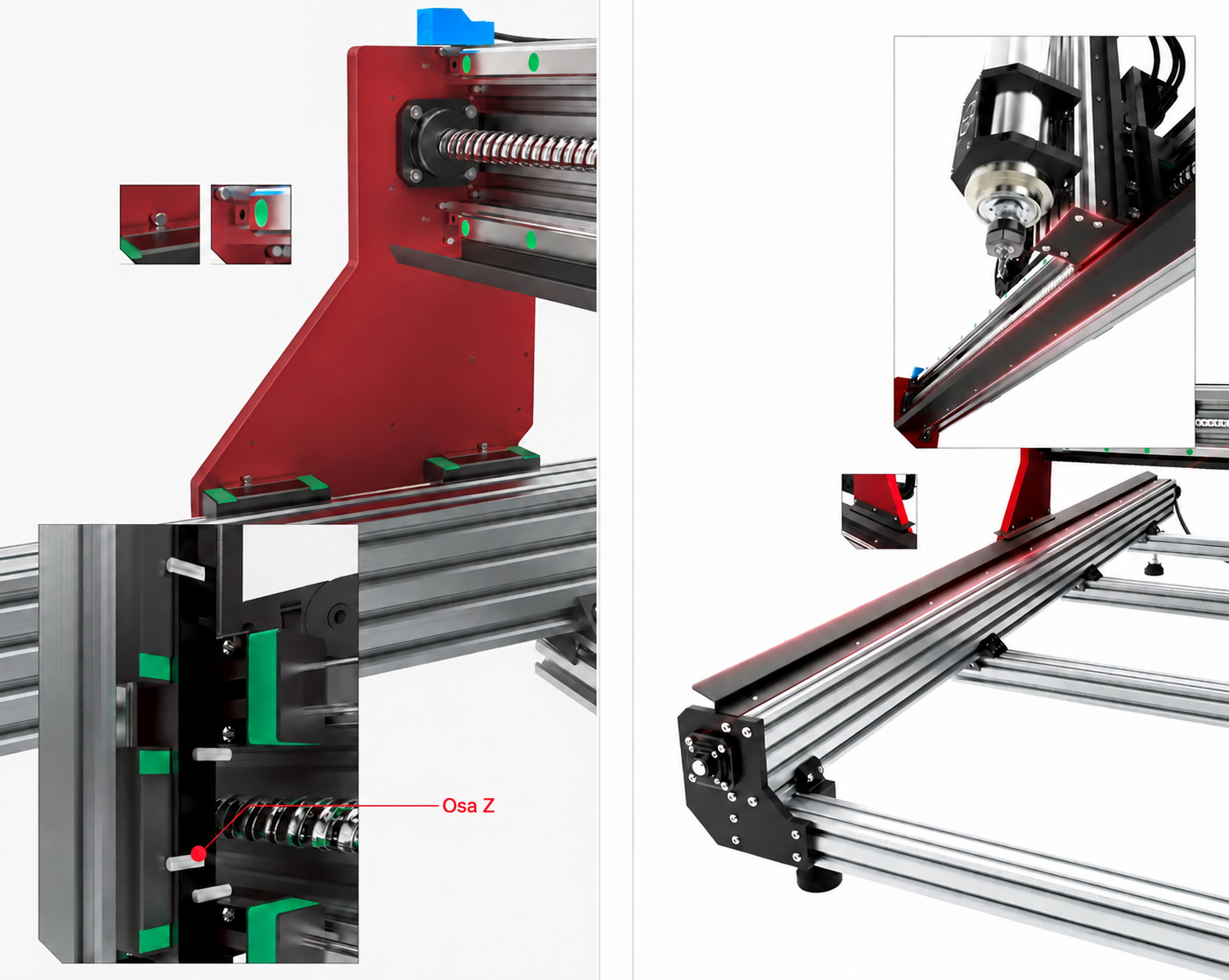

Osa Y HG15, vzdálenost od středu kluzáku 127 mm – optimální umístění pro zajištění vynikající stability.

Dvojité kolejnice, které slouží jako základní osa, poskytují maximální pevnost a optimálně podporují práci osí X a Z.

Montážní základna z odolného hliníku má tloušťku 12 mm, což také zlepšuje stabilitu celého stroje.

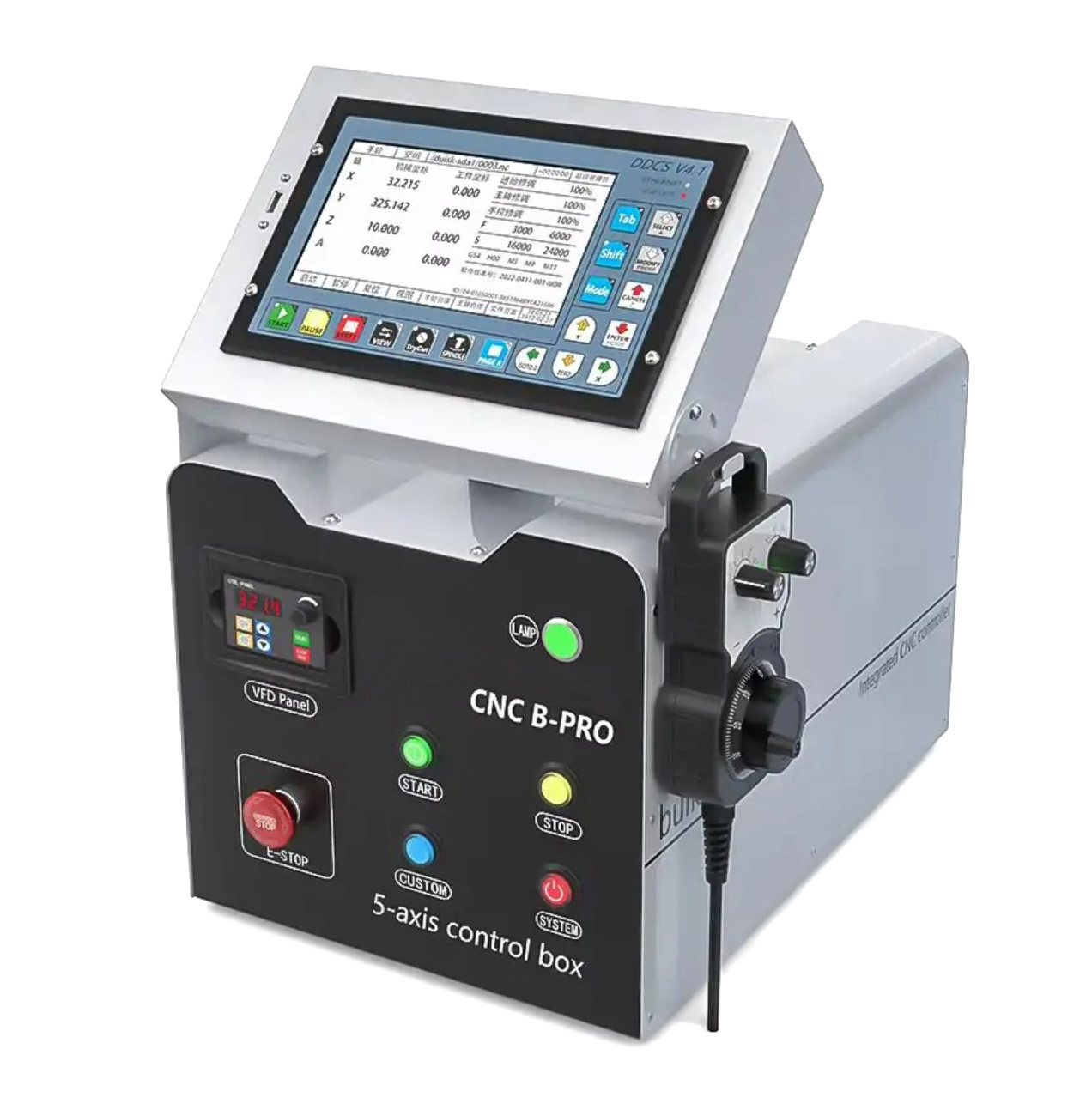

Ovladač MACH3 DDCS V4.1

DDCS V4.1 je pokročilý průmyslový CNC ovladač s následujícími klíčovými funkcemi:

• Nezávislá offline práce: Pracuje autonomně, bez nutnosti připojení k počítači během práce; projekty mohou být přenášeny pomocí USB.
• Jasný 7-palcový displej s intuitivním ovládacím panelem
• Podpora celého G-kódu Fanuc: Kompatibilní s širokým spektrem CAD/CAM softwaru jako ArtCam, AutoCad, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 a dalšími.
• Přenášení souborů přes Ethernet: Umožňuje přenos G-code souborů jakékoliv velikosti mezi počítačem a ovladačem přes Ethernet.
• Robustní průmyslová konstrukce: Odolné pouzdro a moderní technologie pro přesné ovládání funkcí CNC.
• Integrovaný MPG ruční ovladač: Umožňuje přesné ruční ovládání os stroje.
• Napájení 36V: Určeno pro práci s krokovými motory s točivým momentem 2,2 Nm.
• Integrovaný 2,2kW/220V měnič: Umožňuje přímé ovládání vřeten až do 2,2 kW.
• Integrované filtry proti rušení: Zajišťují stabilní provoz systému snížením elektromagnetických rušení.
• Efektivní chlazení: Vybaveno třemi tichými ventilátory, které zajišťují adekvátní chlazení vnitřních komponentů.
• 4-kanálový reléový modul: Umožňuje ovládání dalších periferních zařízení.
• DB37 terminál: Usnadňuje připojení externích zařízení a signálů.









---





Poměr opěrného ramena k opěrnému ramenu na ose Z na levé straně u podobných modelů je přibližně 3,5:1, a na ose A přibližně 3,1:1.

Na pravé straně CNC fréza OSMAN - poměr opěrného ramena k opěrnému ramenu na ose Z je přibližně 2,1:1 a na ose X přibližně 2,2:1.

Menší poměr zajišťuje menší odstředivé síly na celou konstrukci, a tím větší strukturální efektivitu.

Některé modely podobných fréz mají kombinaci mnoha prvků na vedení, což zvyšuje hmotnost osy X o 2,5krát, zvyšuje vzdálenost mezi spojovacími prvky a vede k oddělené konstrukci (levá strana), což způsobuje nerovnoměrné rozložení sil a vysoké napětí na spojích.


CNC 1515 fréza používá kombinaci těsně přiléhajících prvků vedení na kolejnicích,

Co vede k podstatně menší vzdálenosti mezi spoji a osou vřetena. Tažné síly působí s podstatně menší silou na spojovací prvky.

Technické údaje CNC frézy 1515 1500x1500mm:

• Model: 1515
• Rozměry po složení: 1665x1630x710mm
• Pracovní plocha: 1300mm (X) x 1300mm (Y) x 150mm (Z)
• Přenosový mechanismus: kuličkový šroub SFU16mm 1610 (osy X + Y), kuličkový šroub SFU 12mm 1204 (osa Z)
• Vedení: lineární vodiče HGR 15 umístěné na osách X+Y a MGN15 umístěná na ose Z
• Pohon: 4x krokový motor 57HSE 2,2NM (uzavřený cyklus)
• Senzor na ose Z: čtvercový kovový senzor blízkosti
• Maximální rychlost posuvu: 0-15000 mm/min
• Maximální řezná rychlost: 0-5000 mm/min
• Celková hmotnost: 130kg
• Napájení: 220-230V/50Hz

• Rozměry vřetena: ø 80 x 238mm (průměr: 80mm x délka: 238mm)
• Materiál: tělo z nerezové oceli 304, vodotěsnost z hliníku
• Výkon: 2,2kW
• Otáčky vřetena: 0-24000 ot/min
• Odchylka axiálního pohybu: 0,01 mm
• Ložisko: 3 ks. ložiska typu 7005, 1 ks. ložisko typu 7002
• Koaxiálnost: 0,025 mm (2,5 mikronu)
• ER20 upínací kleštiny: rozsah upínání od 1 mm do 13 mm | 28 ks: 1 mm / 1,5 mm / 2 mm / 2,5 mm / 3 mm / 3,175 mm / 3,5 mm / 4 mm / 4,5 mm / 5 mm / 5,5 mm / 6 mm / 6,35 mm / 6,5 mm / 7 mm / 7,5 mm / 8 mm / 8,5 mm / 9 mm / 9,5 mm / 10 mm / 10,5 mm / 11 mm / 11,5 mm / 12 mm / 12,5 mm / 12,7 mm / 13 mm
• Přesnost: radiální < 0,03 mm | axiální < 0,01 mm

• 4-kanálový reléový modul – pro ovládání periferních zařízení.
• 24V 50W napájení – zajišťuje stabilní napájení pro nízkonapěťové komponenty.
• VFD 2.2KW 220-230V – frekvenční měnič pro regulaci otáček vřetena.
• Jednofázový filtr pro hlavní napájení – stabilizace a ochrana před rušením.
• 3x tichý ventilátor DC – zajišťuje efektivní chlazení komponentů.
• BH57 4-osový modul – na podporu víceosých pohybů v CNC strojích.
• 800W hlavní napájení (36V pro hybridní krokový motor) – napájení pro hybridní krokové motory.
